S type, C type steel roller chains
S type, C type steel roller chains
S type, C type steel roller chains
S type, C type steel roller chains
S type, C type steel roller chains
S type, C type steel roller chains

S type, C type steel roller chains

Get a Quote
  • Description
  • Parameter
  • Related products
Description

Products meet and ISO and DIN standards, mainly including S-type steel agricultural machinery chain and various accessories, C-type steel agricultural machinery chain and various accessories.

Using high-quality raw materials, efficient process equipment and advanced heat treatment, the products have the characteristics of high tensile strength and wear resistance.

Products are widely used in conveying and lifting occasions when crops are harvested

Parameter

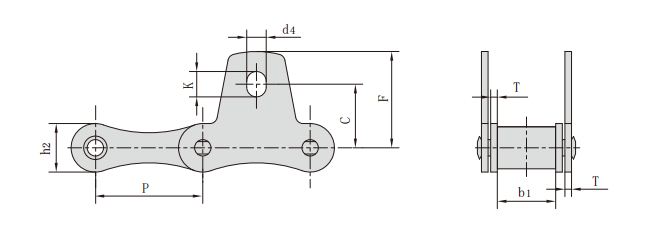

S type steel agricultural chain attachments

s type c type steel roller chains-3

Chain No. P b1 h2 T C F d4 K
mm mm mm mm mm mm mm mm
S32SK1 29.21 15.88 13.2 1.8 17.3 26.20 5.3 6.9
S42SK1 34.93 19.05 19.8 2.8 23.6 34.30 8.3 11.5
S42SK1F1 34.93 19.05 19.8 2.8 22.9 33.33 8.3 11.5
S45SK1 41.40 22.23 17.3 2.8 19.8 30.20 8.3 11.5
S52SK1 38.10 22.23 17.3 2.8 22.1 31.80 8.3 9.9
S55SK1 41.40 22.23 17.3 2.8 19.8 30.20 8.3 11.5
S62SK1 41.91 26.20 17.3 2.5 24.6 38.60 8.3 14.7
S77SK1 58.34 22.23 26.2 4.0 36.3 50.00 8.3 11.5
S88SK1 66.27 28.58 26.2 4.0 43.7 55.60 8.3 9.9
S32SK1F1 29.21 15.88 13.2 1.8 16.7 25.68 6.5 8.1
S55RHSK1 41.40 22.23 22.4 4.0 19.8 30.20 8.3 11.5

s type c type steel roller chains-4

Chain No. P b1 G F W h4 d4 h2
mm mm mm mm mm mm mm mm
S52LK1 38.10  16.40  26.0  50.0  74.0  14.0  9.0  16.5
55VK1 41.40  22.23  30.0  58.0  76.0  16.0  9.0  20.0
S42F2K1F1 34.93  19.05  45.0  54.8  75.2  14.0  8.3  19.8
S52LF1K1 38.10  16.00  26.0  50.0  74.0  16.0  9.0  16.5
55VDK1 41.40  23.00  30.0  58.0  76.0  16.0  9.0  20.0

s type c type steel roller chains-5

Chain No. P b1 G F W h4 d4 K h2
mm mm mm mm mm mm mm mm mm
S32K1 29.21  15.88  15.0  42.9  61.0  8.6  5.3  6.9  13.2
S32K1F1 29.21  15.88  15.0  42.9  61.0  8.6  6.5  8.1  13.2
S32K1F3 29.21  15.88  17.0  42.9  49.0  8.6  5.0  6.5  13.2
S32VK1 29.21  15.88  15.0  43.0  61.0  8.6  6.5  8.0  13.5
S42K1 34.93  19.05  17.5  54.0  74.9  14.0  8.3  11.5  19.8
S45K1 41.40  22.23  22.0  54.0  75.0  11.4  8.5  11.7  17.3
S51K1 38.10  16.00  19.0  49.8  71.5  11.4  8.3  9.9  17.3
S52K1 38.10  22.23  19.0  58.8  78.0  11.4  8.3  9.9  17.3
S52K1F1 38.10  22.23  19.0  58.8  78.0  11.4  6.6  8.2  17.3
S55K1 41.40  22.23  22.0  54.0  75.0  11.4  8.5  11.7  17.3
S55K1F1 41.40  22.23  22.0  54.0  75.0  11.4  6.5  9.5  17.3
S55HK1 41.40  22.23  34.0  52.7  82.0  13.4  8.4  11.4  20.4
S55H(T)K1 41.40  22.23  34.0  51.2  81.4  13.4  8.4  11.4  20.4
S55HF5 41.40  22.23  38.0  57.0  95.0  14.0  8.5  11.2  22.0
S55RK1F1 41.40  22.23  25.0  63.6  90.4  16.0  8.6  12.0  22.4
S62K1 41.91  26.20  22.0  66.8  95.4  11.4  8.3  14.7  17.3
S62A2K1 41.91  26.20  22.0  66.7  95.5  12.6  8.3  14.7  17.3
S62F2K1 41.91  26.20  22.0  66.8  95.4  11.4  6.5  13.0  17.3
S62F5A2K1 41.91  26.20  22.0  66.7  95.5  12.6  8.3  14.7  16.7
S77K1 58.34  22.23  25.0  76.2  102.0  20.8  8.3  11.5  26.2
S88K1 66.27  28.58  22.0  97.0  119.4  20.8  8.3  9.9  26.2
S51HF1K1 38.10  16.00  34.0  52.4  84.5  13.0  8.3  9.9  21.0
S88F2K1 66.27  28.58  22.0  97.0  119.4  20.8  8.3  9.9  26.2
S42A1F2 34.93  19.05  23.6  54.0  75.0  14.0  6.9  10.1  19.8
S42F2A1 34.93  19.05  17.5  54.0  75.0  14.0  8.3  11.5  19.8
S88F3K1 66.27  28.58  30.0  97.7  120.0  20.5  8.3  9.9  26.2
S62F12K1 41.91  25.40  22.0  65.9  94.7  12.6  8.3  14.7  16.7

s type c type steel roller chains-6

Chain No. P b1 T C E F W d4 K h4
mm mm mm mm mm mm mm mm mm mm
S32F1 41.4  29.21  1.8  17.3  26.2  42.9  60  5.3  6.9  8.6

s type c type steel roller chains-7

Chain No. P b1 G F W h4 d4 h2
mm mm mm mm mm mm mm mm
S52F1 38.4  18.50  23.0  57.5  80.0  16.0  8.7  17.5
S55VK1F2 41.4  22.23  22.0  54.0  72.0  15.0  8.7  20.0
S52F13K1 38.1  19.00  17.0  57.0  81.0  15.4  9.1  17.3

s type c type steel roller chains-8

Chain No. P b1 G F W h4 d4 h2
mm m m mm mm mm mm mm mm
S52F2 38.4  18.50  39.0  57.0  80.0  16.0  10.5  17.5
S52F7 38.4  19.05  39.0  58.4  82.4  14.5  10.5  20.5
S52F12 38.1  19.05  39.0  57.5  79.5  14.5  10.0  14.5

s type c type steel roller chains-9

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
S52F6 38.10  22.23  19.0  51.2  71.7  16.5  8.3
55VK1F2 41.40  22.23  20.0  71.0  93.8  16.0  8.4
55VK1F3 41.40  22.23  22.0  54.0  72.0  15.0  8.7
S62K1F1 41.91  26.20  26.0  63.0  92.0  11.4  7.0
S62K1F2 41.91  26.20  22.0  66.8  95.4  10.5  8.5

s type c type steel roller chains-10

Chain No. P b1 G F W h4 d4 K
mm mm mm mm mm mm mm mm
S55RK1 41.4  22.23  25.0  63.6  90.4  15.5  8.6  12.0
S55RHK1 41.4  22.23  25.0  63.6  90.4  15.5  8.6  12.0
CA645K1 41.4  22.23  25.0  58.0  83.0  18.5  8.5  12.0
S55RHF2K1 41.4  22.23  24.0  63.4  84.6  16.0  8.5  12.0
S55RHF3K 41.4  22.23  24.0  63.4  84.6  16.0  8.5  12.0

s type c type steel roller chains-11

Chain No. P b1 G F W h4 d4 h2
mm mm mm mm mm mm mm mm
S32K1F2 29.21  15.88  15.0  42.9  61.0  8.6  5.3  13.2
S52K1F2 38.10  22.23  22.0  58.7  76.5  11.4  8.5  17.3
S45K1F1 41.40  22.23  22.0  51.0  75.0  11.4  7.2  17.3
S45K1F2 41.40  22.23  22.0  56.0  75.0  11.4  10.0  17.3
55VK1F2 41.40  22.23  22.0  56.0  75.0  11.4  10.0  17.3
55VK1F1 41.40  22.23  22.0  56.0  75.0  16.0  10.0  20.0
S55F5 41.40  22.23  22.0  56.0  75.0  11.4  10.0  17.3
S77K1F1 58.34  22.23  26.0  76.2  103.8  20.8  10.5  26.2

s type c type steel roller chains-12

Chain No. P b1 L G F W  h4 d4
mm mm mm mm mm mm mm mm
S88K2F1 66.27  28.58  28.6  47.6  97.0  117.4  20.8  9.2
 S62K2F1 41.91  26.20  19.1  35.0  66.8  95.4  11.4  8.3

s type c type steel roller chains-13

Chain No. P b1 C E F W d4 h2
mm mm mm mm mm mm mm mm
55VSDF1 41.40  22.23  20.50  33.2  62.0  85.6  6.6  20.0
55VSDF2 41.40  22.23  20.50  33.2  62.0  85.6  8.3  20.0
55V SDF3 41.40  22.23  24.00  27.0  58.0  78.0  6.5  20.0
55VSDF4 41.40  22.23  23.40  28.5  57.5  83.4  6.5  20.0
S32SD 29.21  15.88  20.00  19.2  58.0  78.0  6.4  13.2
S45F1 41.40  22.23  21.00  25.0  62.4  83.4  8.5  17.3
S45HF3 41.40  22.23  17.50  33.5  61.3  89.9  8.4  17.3
S45SD 41.40  22.23  17.00  28.6  58.0  81.2  8.5  17.3
S45SDF2 41.40  22.23  21.00  28.5  62.4  83.4  8.5  17.3
S45W-F1 41.40  22.23  20.00  37.0  58.0  87.0  6.6  17.3
S45W-F4 41.40  22.23  20.50  33.2  58.0  85.6  6.6  17.3
S51SDF1 38.10  16.00  19.65  20.0  56.0  82.0  6.4  17.3
S52F12SD 38.10  13.00  20.00  30.0  47.5  83.4  6.4  17.3
S52F4 38.10  15.80  20.60  37.0  53.8  69.5  6.4  16.7
S52F8 38.10  22.23  20.60  37.0  60.7  76.4  6.4  17.3
S52F9 38.10  18.50  20.00  18.5  54.5  71.0  6.5  16.5
S52LF1SD 38.10  22.02  20.00  17.5  54.5  71.0  6.5  16.5
S52LF2SD 38.10  16.00  20.00  19.0  54.6  76.6  6.5  17.0
S52LSD 38.10  16.40  20.00  17.5  54.5  71.0  6.5  16.5
S52LVSD 38.10  17.80  20.00  19.2  62.0  85.5  6.4  16.7
S52LVSDF1 38.10  17.80  20.00  19.2  54.5  71.0  7.0  16.7
S52SD 38.10  22.23  20.00  19.2  62.0  88.5  6.4  17.3
S52SDF1 38.10  15.80  19.56  20.0  56.0  82.0  6.4  17.3
S52SDF2 38.10  22.20  20.20  37.2  57.6  86.2  6.5  16.4
S55F2 41.40  22.23  20.00  37.0  58.0  87.0  6.4  17.3
S55F3 41.40  22.23  20.50  33.2  58.0  85.6  6.6  17.3
S55F4 41.40  22.23  20.00  37.0  58.0  87.0  6.6  17.3
S55F6 41.40  22.23  20.00  30.0  58.0  87.0  6.4  17.3
S55F7 41.40  22.23  20.50  33.2  62.0  85.6  6.6  17.3
S55RSDF1 41.40  22.23  20.50  33.2  62.0  85.6  6.6  22.4
S55SDF2 41.40  22.23  20.00  33.4  58.0  86.0  6.6  17.3
S55SDF4 41.40  22.23  25.00  36.0  58.0  85.0  6.5  17.3
S55SD F6 41.40  22.23  20.00  37.0  58.0  87.0  8.5  17.3
S62SD 41.91  26.20  20.00  32.6  61.4  92.0  6.4  17.3

s type c type steel roller chains-14

Chain No. P b1 C E F W d4 h2
mm mm mm mm mm mm mm mm
S45HSDF3 41.4  22.23  17.5  31.1  63.5  84.0  8.3  17.3
S45SDF1 41.4  22.23  17.5  31.9  62.0  91.0  8.5  17.3
S45SDF3 41.4  22.23  16.5  31.9  62.0  91.0  8.5  17.3
S45V 41.4  22.23  21.0  28.5  62.4  83.4  8.8  17.3
S55F12SD 41.4  22.23  20.0  30.0  61.6  94.7  6.5  17.3
S55HSDF3 41.4  22.23  20.6  32.5  64.0  91.0  8.5  20.4
S55SDF1 41.4  22.23  20.0  31.9  58.0  89.2  6.5  17.3
S55V 41.4  22.23  21.0  28.5  57.5  83.4  6.5  17.3

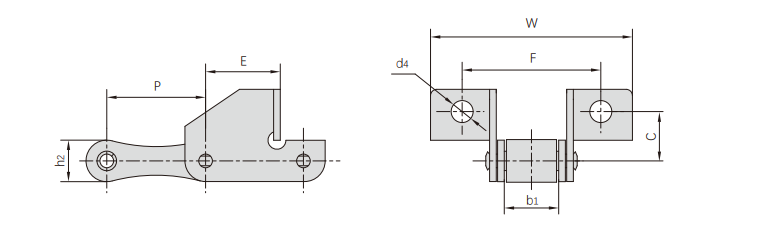

s type c type steel roller chains-15

Chain No. P d1 b1 C E F W d4 h2
mm mm mm mm mm mm mm mm mm
S52F11SD 38.1  16.00  17.50  21.0  23.0  55.0  75.0  8.3  20.0
S52F3 38.4  15.88  18.50  24.0  37.4  52.0  73.0  8.7  17.5
C45F1SD 41.4  15.24  22.23  19.7  41.7  58.0  90.0  6.6  17.3

s type c type steel roller chains-16

Chain No. P b1 C E F W h4 d4
mm mm mm mm mm mm mm mm
55VSE 41.4  22.23  41.0  17.5  88  118  18.44  8.4
55VSEL 41.4  22.23  41.0  31.3  88  118  18.44  8.4
55VSEF1 41.4  22.23  40.0  25.0  88  118  18.00  8.4
CA645SE 41.4  22.23  40.0  17.5  88  118  18.00  8.4

s type c type steel roller chains-17

Chain No. P C E F W d4 K
mm mm mm mm mm mm mm
S55F9SD 41.4  20.5  33.4  62.0  85.4  6.7  10.7
S55HSDF2 41.4  20.6  32.5  64.0  91.0  7.5  10.7
55VF1SDF1 41.4  18.8  26.7  65.5  90.0  8.5  10.0

Chain No. Pitch Roller
diameter 		Width
between
inner plates 		  Pin
diameter 		Pin
length 		Plate
dimension 		Tensile
strength 		Weight
per
meter
P d1
max 		b1
min 		d2
max 		L
max 		h2
max 		T Q
min 		q
mm mm mm mm mm mm mm kN/lbf kg/m
S55F9SD 41.4  17.78  22.20  7.14  37.0  19.8  2.8  35.0/7873 2.7
S55HSDF2 41.4  15.20  22.23  8.28  39.5  20.4  3.0  45.0/10116 2.6
55VF1SDF1 41.4  17.90  22.23  8.22  39.3  21.4  3.0  45.0/10116 2.9

s type c type steel roller chains-18

Chain No. P b1 C E F W d4 h2
mm mm mm mm mm mm mm mm
CA2060F1SD 38.1  12.70  21.0  29.7  47.6  82.5  6.4  17.3
S55F1 41.4  22.23  19.0  31.9  62.0  89.2  8.3  17.3
S55F10SD 41.4  22.23  20.0  30.0  57.0  90.1  6.5  17.3
S55H(T)SDF3 41.4  22.23  20.6  31.6  63.5  90.5  8.5  20.4
S55HSDF1 41.4  22.23  20.6  41.8  64.0  91.0  8.4  20.4
S55RHSDF 41.4  22.23  25.4  31.5  71.0  101.0  7.0  22.4
S55RHSDF1 41.4  22.23  25.4  31.5  71.0  101.0  8.5  22.4
S55RSD 41.4  22.23  19.0  31.9  62.0  89.2  8.3  22.4
S55SDF3 41.4  22.23  17.2  31.9  62.0  92.0  8.3  17.3

s type c type steel roller chains-19

Chain No. Pitch Roller
diameter 		Width
between
inner plates 		  Pin
diameter 		Pin
length 		Plate
dimension 		Attachment
dimension 		Tensile
strength 		Weight

  per
meter
P d1
max 		b1
min 		d2
max 		L
max 		h2
max 		T C E F W d4 K Q
min 		q
mm mm mm mm mm mm mm mm mm mm mm mm mm kN/lbf kg/m
S45HF1 41.4  15.24  22.23  7.14  39.5  17.3  3.0  17.5  24.9  63.4  92.0  8.3  9.2  36.75/8267 2.00
S45HSDF1 41.4  15.24  22.23  7.14  39.5  17.3  3.0  17.5  31.1  63.5  84.0  8.3  9.2  36.758267  2.60
S55H(T)SD 41.4  17.78  22.23  8.28  39.5  20.4  3.0  20.6  32.5  63.5  90.5  7.5  10.7  45.00/10122 2.45
S55HSD 41.4  17.78  22.23  8.28  39.5  20.4  3.0  20.6  32.5  64.0  91.0  7.5  10.7  45.00/10122 2.90

s type c type steel roller chains-20

Chain No. P A B F h4 d4
mm mm mm mm mm mm
S55HF2 41.4  39.0  50  61.0  11.8  8.3
S55HF1 41.4  30.0  30  32.0  13.5  6.5

Chain No. Pitch Roller
diameter 		Width
between
inner plates 		Pin
diameter 		Pin
length 		Plate
dimension 		 Tensile
strength 		Weight
per
meter
P d1
max 		b1
min 		d2
max 		L
 max 		Lc
 max 		h2
max 		t/T  Q
min 		q
mm mm mm mm   mm mm mm mm kN/lbf kg/m
S55HF2 41.4  23.00  22.23  8.28  42.0  45.5  20.0  4.0/3.0 47.5/10685 4.27
S55HF1 41.4  17.78  22.23  8.28  39.5  42.8  20.4  3.0  45.0/10122 2.90

s type c type steel roller chains-21

Chain No. P b1 G F W h4 d4 h2 Lc T
mm mm mm mm mm mm mm mm mm mm
S77A1F2 58.34  22.23  40.0  75.0  126.0  21.0  10.5  30.0  67.0  5.0
S77A1F3 58.34  22.23  40.0  79.0  132.0  21.0  10.5  30.0  71.0  6.0
S77F1A1 58.34  22.23  40.0  77.0  128.0  20.0  10.5  25.0  68.0  5.0
S77F2A1 58.34  22.23  40.0  77.0  132.0  25.0  10.5  30.0  72.0  6.0

s type c type steel roller chains-22

Chain No. Pitch Roller
diameter 		Width
between
inner plates 		Pin
diameter 		Pin
length 		Plate
dimension 		Tensile
strength 		Average
tensile
strength
P d1
max 		b1
min 		d2
max 		L
max 		Lc
max 		h2
max 		t/T C Q
min 		Q0
mm mm mm mm mm mm mm mm mm kN/lbf kN
S62R-C6E 41.91  19.05  25.8  8.5  47.8  44.6  20.1  2.8/3.0 66.0  42.0/9448 43.7

s type c type steel roller chains-23

Chain No. P b1 C α L T h2
mm mm mm mm mm mm
S62F1 41.91  25.4  60.0  50° 41.9  3.0  20.0

s type c type steel roller chains-24

Chain No. P b1  d2  d3 L3 L Lc
mm mm mm mm mm mm mm
S62-D4 41.91  26.20  5.72  10.00  35  73.8  76.5
S42-D1F1 34.93  19.05  7.00  9.95 25  58.0  61.0
S42-D2 34.93  19.05  7.00  10.00  30  63.0  65.7
S62-D3F1 41.91  26.20  5.72  5.72 18  56.8  59.5



C type and CA type steel agricultural chain attachments

s type c type steel roller chains-25

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
38.4RK1F1 38.4 19.05 22.00 58.0 83.00 15.4 9.00
38.4RK1F2 38.4 19.05 22.00 57.5 82.00 16.0 9.00
38.4RK1F3 38.4 19.05 20.00 58.0 84.40 15.5 8.50
38.4RK1F4 38.4 19.05 20.00 57.0 75.00 16.0 8.50
38.4RK1F7 38.4 19.05 22.00 57.5 82.00 16.0 10.50
38.4RK1F8 38.4 19.05 20.30 57.0 78.00 16.0 8.60
38.4RK1F9 38.4 19.05 20.00 57.0 73.00 10.7 6.50
38.4RK1F10 38.4 19.05 20.00 57.0 78.00 16.0 8.50
38.4SHK1 38.4 19.00 20.00 57.0 75.00 16.0 8.60
38.4VF3K1 38.4 18.00 20.00 58.0 79.00 15.4 9.00
38.4VF3K1F2 38.4 18.00 20.00 57.5 79.00 15.4 8.50
38.4VK1 38.4 18.00 22.00 57.5 82.00 15.4 9.00
38.4VK1F6 38.4 18.00 22.00 56.8 74.80 16.3 8.50
38.4VK1F7 38.4 18.00 22.00 57.5 82.00 15.4 8.40
38.4VK1F9 38.4 18.00 22.00 56.8 82.00 16.3 8.70
C55VK1 41.4 22.23 23.00 58.0 75.60 15.0 9.00
C55VK1F1 41.4 22.23 30.00 58.0 76.00 16.0 9.00
CA550A29 41.4 19.81 22.23 50.8 71.40 12.7 9.92
CA550F5AK29M 41.4 20.24 26.20 50.8 75.40 16.5 10.24
CA550AK4F2 41.4 20.24 26.00 54.0 80.60 16.5 10.30
CA550F2 41.4 19.50 22.00 50.8 72.00 14.7 8.50
CA550F4K19 41.4 20.24 22.23 50.8 77.80 12.7 6.75
CA550AK29M 41.4 19.81 26.20 50.8 75.40 16.5 10.24
CA550F5K1 41.4 20.24 22.20 54.0 71.50 12.7 8.50
CA550F5K29F1 41.4 20.24 22.00 50.8 75.40 12.7 10.30
CA550K1F1 41.4 19.81 20.00 54.0 76.20 16.5 8.30
CA550K1F15 41.4 19.81 22.00 50.8 76.20 12.7 8.50
CA550K1F16 41.4 19.81 22.00 53.8 75.00 11.7 8.50
CA550K1F18 41.4 19.81 22.20 53.7 71.10 12.7 9.90

s type c type steel roller chains-26

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
CA550K1F2 41.4  19.81  20.00  50.8  76.20  16.5  8.30
CA550K1F7 41.4  19.81  26.20  50.8  75.40  16.5  8.40
CA550K25 41.4  19.81  22.23  50.8  71.40  12.7  8.70
CA550K29F1 41.4  19.81  22.20  50.8  75.40  12.7  10.30
CA550VF2K1 41.4  19.05  27.18  51.0  75.54  16.5  8.33
CA550VK1 41.4  19.05  27.00  54.0  75.54  16.5  8.50
CA550VK1F1 41.4  19.05  27.00  50.8  75.54  16.5  8.50
CA557F7K1 41.4  20.24  25.70  57.2  78.20  16.5  10.50
CA557K1 41.4  20.24  22.00  50.8  72.00  15.9  8.70
CA557K1F2 41.4  20.24  22.00  50.8  72.00  15.9  8.30

s type c type steel roller chains-27

Chain No. P b1 G F W h2 h4 T d4
mm mm mm mm mm mm mm mm mm
CA550K11 41.40  19.81  22.2  50.8  75.4  19.3  10.7  2.80  9.92
CA550K17 41.40  19.81  22.2  54.0  76.2  19.3  12.7  2.80  6.75
CA550K20 41.40  19.81  22.2  50.8  76.2  19.3  12.7  2.80  6.75
CA550K22 41.40  19.81  22.2  54.0  76.2  19.3  12.7  2.80  9.53
CA550K1F8 41.40  19.81  22.2  50.8  75.4  19.3  10.7  2.80  6.75
CA550K1F17 41.40  19.81  22.2  50.5  67.1  19.3  10.7  2.80  6.75
CA557K1F3 41.40  20.24  38.1  75.5  107.4  23.1  15.9  3.10  10.30
CA620K1F2 42.01  24.51  22.2  62.7  80.2  20.2  11.5  3.25  6.75
CA620K1S 42.01  24.51  22.2  62.7  80.2  20.2  11.5  3.25  8.33

s type c type steel roller chains-28

Chain No. P b1 G F W h4 d4 K
mm mm mm mm mm mm mm mm
CA550K1 41.4  19.81  22.00  52.5  76.2  12.7  8.3  10.0
CA550K1F3 41.4  19.81  22.00  54.0  76.2  12.7  8.3  11.5
CA550F4K19F1 41.4  20.24  22.23  52.5  76.2  12.7  8.3  10.0
CA550K1F9 41.4  19.81  22.00  50.8  76.2  12.7  8.3  11.7
CA555K1 41.4  12.70  22.00  52.5  76.2  12.7  8.3  10.0

s type c type steel roller chains-29

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
38.4RF5K1 38.4  19.05  29.1  58.0  76.5  11.0  8.0
38.4RF7K1 38.4  19.05  30.0  59.7  78.5  11.4  8.3
38.4RK1 38.4  19.05  29.1  58.0  76.5  15.1  10.5
38.4RK1F11 38.4  19.05  40.0  57.0  86.0  16.0  10.5
38.4RK1F6 38.4  19.05  40.0  57.0  84.0  16.5  10.3
38.4VBF3 38.4  19.05  40.0  57.0  86.0  16.0  10.3
38.4VBK1 38.4  19.05  29.0  58.0  87.0  14.0  10.5
38.4VBK1F3 38.4  19.05  39.0  57.0  80.0  16.0  10.5
38.4VK1F1 38.4  18.00  29.1  57.0  75.0  15.1  8.5
38.4VK1F10 38.4  18.00  39.0  58.4  82.4  14.5  10.5
38.4VK1F11 38.4  18.00  35.0  57.0  76.1  16.0  9.0
38.4VK1F2 38.4  18.00  29.1  57.0  75.0  15.1  10.5
38.4VK1F3 38.4  18.00  29.1  57.0  75.0  15.1  9.0
CA550HF7K1 41.4  20.00  22.6  56.7  74.3  13.2  8.5
CA550HK1 41.4  20.00  22.6  54.0  71.5  12.7  8.5
CA 550K18 41.4  19.81  22.6  54.0  71.6  12.7  8.5
CA550K1F6 41.4  19.81  48.5  54.0  76.2  16.5  10.5
CA550VK18 41.4  19.05  22.6  54.0  71.6  12.7  8.5

s type c type steel roller chains-30

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
 38.4VK1F8 38.40  18.00  40.0  57.0  86.00  16.0  10.5
38.4VBF5 38.40  19.05  40.0  57.0  86.00  14.0  10.5
38.4VBF6 38.40  19.05  20.0  57.0  75.00  16.0  8.6
38.4VBF7 38.40  19.05  40.0  58.5  86.60  14.0  10.5
CA550K1F4 41.40  19.81  48.5  54.0  76.20  16.5  8.5
CA550VK1F3 41.40  19.05  56.0  54.0  75.54  16.5  8.5
CA550K1F6 41.40  19.81  48.5  54.0  76.20  16.5  10.5
CA550K18 41.40  19.81  22.6  54.0  71.60  12.7  8.5
CA620A1F1 42.01  24.51  63.5  67.7  91.70  16.1  10.5
CA620WK1F1 42.01  24.51  62.2  69.0  90.80  16.2  10.3

s type c type steel roller chains-31

Chain No. P b1 G F W h4 d4 K
mm mm mm mm mm mm mm mm
CA550K19 41.4  19.81  22.0  50.8  71.0  12.7  8.3  11.0
CA550K19F1 41.4  19.81  22.0  54.0  71.0  12.7  8.3  11.0
CA550K19F2 41.4  19.81  25.4  50.8  71.0  12.7  8.4  11.5

s type c type steel roller chains-32

Chain No. P b1 G F W h4 d4 K
mm mm mm mm mm mm mm mm
CA550K1F21 41.4  19.81  22.60  53.60  73.0  12.4  10.4  12.0
CA550VK1F4 41.4  19.05  34.00  54.00  83.0  15.0  8.2  11.5
CA557F2 41.4  20.24  22.23  53.98  79.3  14.3  9.9  13.6

s type c type steel roller chains-33

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
CA550F1 41.4  19.81  22.23  53.95  70.6  12.7  9.90
CA550F20K19 41.4  20.24  22.00  50.80  71.0  12.7  9.75
CA550K19F3 41.4  19.81  25.50  50.80  68.4  16.5  8.33
CA550K1F20 41.4  19.81  22.20  50.50  71.1  12.7  8.33
CA550VK19F1 41.4  19.05  25.50  50.80  67.8  16.5  8.33
CA557AK4 41.4  20.24  26.19  50.80  69.4  16.5  8.33
CA557AK4F1 41.4  20.24  26.00  53.50  80.6  16.5  10.70
CA557K1F9 41.4  20.24  21.00  55.00  78.5  17.4  10.00

s type c type steel roller chains-34

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
CA2060A1F1 38.10  12.57  28.6  42.9  67.8  14.7  5.50
CA2060HA1F1 38.10  12.57  27.0  38.0  56.0  13.0  8.30
CA2060HK1F2 38.10  12.57  28.6  42.9  67.8  14.7  5.50
38.4VBF15K1 38.40  19.05  47.0  57.0  79.0  14.0  10.50
38.4VBK1F1 38.40  19.05  47.0  57.0  79.0  14.0  10.50
38.4VK1F12 38.40  18.85  47.0  58.0  77.0  11.8  8.50
55VDK1 41.40  23.00  30.0  58.0  76.0  16.0  9.00
CA550A1F5 41.40  19.81  38.1  74.6  105.6  12.7  10.30
CA557A1F1 41.40  20.24  38.1  74.6  105.6  12.7  10.30
CA557A1F3 41.40  20.24  38.1  75.5  107.4  15.9  10.30
CA557F5K1 41.40  20.24  38.1  54.2  78.3  16.5  10.50
CA557F9K1 41.40  20.24  45.0  54.2  78.3  16.5  10.50
CA557K1F5 41.40  20.24  27.0  50.0  75.0  17.7  8.50
CA557K1F8 41.40  20.24  28.6  50.6  73.6  14.3  9.92
S77F1K1 58.34  22.23  40.0  77.0  128.0  20.0  10.50
S77F2K1 58.34  22.23  40.0  77.0  132.0  25.0  10.50

s type c type steel roller chains-35

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
CA550F5K39M 41.4  20.24  29.5  50.80  71.40  12.70  10.3
CA550HK39M 41.4  20.00  31.0  57.00  78.00  14.20  10.5
CA550K39M 41.4  19.81  29.5  50.80  71.40  12.70  9.8
CA550K39MF3 41.4  19.81  29.5  50.80  71.40  12.70  10.3
CA550K39MF4 41.4  19.81  30.0  50.50  71.14  12.70  9.9
CA557K39M 41.4  20.24  29.5  50.80  71.40  12.70  9.8
CA557K39MF1 41.4  20.24  22.0  57.15  77.60  14.00  9.9
CA557K39MF3 41.4  20.24  31.0  57.00  78.00  14.50  10.3
CA557K39MF17 41.4  20.24  29.5  57.15  73.56  13.84  8.7

s type c type steel roller chains-36

Chain No. P b1 G F W h4 d4 K
mm mm mm mm mm mm mm mm
CA550K39MF2 41.4  19.81  29.5  50.80  71.4  12.7  9.9  13.0
CA557K39MF2 41.4  20.24  29.5  50.80  71.4  12.7  9.9  13.0
CA557K39MF6 41.4  20.24  29.5  53.98  74.5  12.7  9.9  13.0
A557F1K39M F3 41.4  20.24  31.0  54.00  78.0  12.7  10.5  12.5

s type c type steel roller chains-37

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
38.4VBF8 38.4  19.05  20.0  58.00  87.4  14.0  10.5
38.4VBK39M 38.4  19.05  20.0  58.00  87.4  14.0  10.5
CA557F1 41.4  20.24  60.0  53.94  76.2  14.6  9.9

s type c type steel roller chains-38

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
A557K39M 41.4  20.24  29.5  56.70  77.8  13.5  10.10
A557K39MF2 41.4  20.24  29.5  56.70  77.8  13.5  10.50
A557K39MF1 41.4  20.24  31.0  57.15  78.0  14.2  10.50
A557K35M 41.4  20.24  30.0  50.80  73.5  14.1  10.31
A557K39MF4 41.4  20.24  29.5  56.70  77.8  13.5  10.30
A557K39MF7 41.4  20.24  29.5  63.00  88.0  13.5  11.00
A557F1K39M 41.4  20.24  31.0  57.00  78.0  14.2  10.50
A557K39MF3 41.4  20.24  31.0  50.80  71.4  14.3  8.30
A557F16K39M 41.4  20.24  28.0  63.50  88.9  14.2  10.50
A557K39MF9 41.4  20.24  31.0  57.20  77.7  13.8  10.30
A557K39MF10 41.4  20.24  31.0  57.20  77.7  14.3  9.90

s type c type steel roller chains-39

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
A557F1K1 41.4  20.24  26.2  51.00  71.60  16.51  8.33
A557F2K1 41.4  20.24  28.6  57.20  79.10  14.30  13.10
A557K1F9 41.4  20.24  28.6  55.80  78.00  14.30  13.10
A557K27S 41.4  20.24  28.6  57.15  79.35  14.30  13.10

s type c type steel roller chains-40

Chain No. P b1 G F W h4 d4
mm mm mm mm mm mm mm
A557F4K39M 41.4  20.24  31.0  57.00  78.0  14.2  10.5
A557F7K39M 41.4  20.24  31.0  57.20  78.0  14.2  10.5
A557K39MF13 41.4  20.24  22.0  63.50  88.9  14.0  11.0

s type c type steel roller chains-41

Chain No. P b1 A L G F W h4 d4 K
mm mm mm mm mm mm mm mm mm mm
CA557F3 41.4  20.24  66.55  30.22  44.45  64.14  86.6  23.9  8.25  9.7

s type c type steel roller chains-42

Chain No. P b1 A G F W h4 K
mm mm mm mm mm mm mm mm
CA557F4 41.4  20.24  66.55  44.45  64.14  86.6  23.9  9.7

s type c type steel roller chains-43

Chain No. P b1 A L G F W h4 d4 d5
mm mm mm mm mm mm mm mm mm mm
CA550F7 41.4  19.81  63.5  30.22  44.45  64.1  81.4  23.88  8.25  9.9

s type c type steel roller chains-44

Chain No. P b1 E F W C d4
mm mm mm mm mm mm mm
38.4RSD 38.4  19.05  38.4  52.0  71.0  24.5  8.4
38.4RSDF1 38.4  19.05  38.4  52.0  70.0  24.5  8.4
38.4RSDF2 38.4  19.05  38.4  52.0  71.0  24.5  9.0
38.4RSDF3 38.4  19.05  38.2  52.0  72.0  24.0  8.4
38.4RSDF4 38.4  19.05  37.4  52.0  71.0  24.0  8.4
38.4RSDF5 38.4  19.05  35.9  60.0  79.0  24.0  6.4
38.4RSDF6 38.4  19.05  38.4  62.0  81.0  24.5  8.5
38.4RSDF7 38.4  19.05  38.4  60.0  81.0  24.5  8.4
38.4RSDF8 38.4  19.05  38.4  60.0  81.0  24.5  6.4
38.4RSDF10 38.4  19.05  38.4  52.0  71.0  24.5  8.4
38.4VBSD 38.4  19.05  38.4  52.0  71.0  25.0  8.4
38.4VBSDF1 38.4  19.05  38.4  52.0  73.0  24.0  8.3
38.4VBSDF2 38.4  19.05  38.4  52.0  73.0  24.0  8.4
38.4VBSDF3 38.4  19.05  38.4  52.0  70.1  24.5  8.5
38.4VBSDF4 38.4  19.05  38.2  52.0  72.0  24.0  8.4
38.4VBSDF5 38.4  19.05  37.4  52.0  73.0  24.0  8.7
38.4VSD 38.4  18.00  38.4  52.0  71.0  24.0  8.4
CA550F5SDF1 41.4  20.24  36.9  47.6  68.2  31.0  8.7
CA550HSDF3 41.4  20.00  33.5  61.3  88.5  21.5  8.4
CA550SD 41.1  19.81  36.9  47.6  68.2  31.0  8.7
CA550SDF4 41.4  19.81  36.9  47.6  89.0  31.0  8.7
CA550SDF10 41.4  19.81  37.7  47.6  68.2  31.0  8.5

s type c type steel roller chains-45

Chain No. P b1 E F W C d4
mm mm mm mm mm mm mm
CA550SDF1 41.4  19.81  35.0  58.0  85.0  20.5  8.5
CA550SDF2 41.4  19.81  32.5  62.0  84.0  20.0  8.6
CA550SDF3 41.4  19.81  35.0  58.0  85.0  20.5  6.5
CA550SDF6 41.4  19.81  33.0  58.0  85.0  20.5  6.5
CA550SDF7 41.4  19.81  32.5  62.0  89.0  20.0  8.6
CA550F5SD 41.1  20.24  33.0  57.8  83.5  20.0  6.7
CA550F8SD 41.4  19.81  33.0  58.0  85.9  20.5  6.5
CA550SDF5 41.4  19.81  34.0  63.0  89.0  20.0  8.0
CA550SDF11 41.4  19.81  31.0  58.0  85.0  20.5  8.5
CA550SDF12 41.4  19.81  31.0  58.0  85.0  20.5  6.5
CA550HSD 41.4  20.00  33.4  58.0  90.0  20.0  6.5
CA550VSD 41.4  19.05  35.0  58.0  88.6  20.5  6.5

s type c type steel roller chains-46

Chain No. P C F W d4
mm mm mm mm mm
CA550VF1 41.4  23.4  58  90.0  6.5
CA550F10 41.4  23.4  58  90.0  6.5
CA550HF4 41.4  23.4  58  90.0  6.5
CA550HF6 41.4  23.4  58  90.0  8.5
CA550HF5 41.4  23.4  58  90.0  9.9

Chain No. Pitch Roller
diameter 		Width
between
inner plates 		Pin
diameter 		Pin
length 		Plate
depth 		Plate
thickness 		Tensile
strength 		Weight
per
meter
P d1
max 		b1
min 		d2
max 		L
max 		h2
max 		T Q
min 		q
mm mm mm mm mm mm mm kN/lbf kg/m
CA550VF1 41.4  16.80  19.50  8.28  36.7  19.80  3.0  44.00/9898 2.50
CA550F10 41.4  16.70  19.81  7.14  36.2  19.05  3.0  53.00/11922 2.38
CA550HF4 41.4  16.74  20.00  7.14  36.0  19.10  3.0  57.78/12998 2.73
CA550HF6 41.4  16.74  20.00  7.14  36.0  19.10  3.0  57.78/12998 2.71
CA550HF5 41.4  16.74  20.00  7.14  36.0  19.10  3.0  57.78/12998 2.34

s type c type steel roller chains-47

Chain No. P b1 E C F W h4 d4
mm mm mm mm mm mm mm mm
CA550F14 41.4  19.81  20.24  31.75  79.40  101.60  15.90  8.33
CA550F16 41.4  20.00  22.30  39.00  78.00  109.20  17.70  8.00
CA550F19 41.4  19.81  20.24  31.75  79.40  101.60  15.90  10.50
CA550F24 41.4  19.81  20.24  31.75  79.10  101.30  15.87  8.33
CA550F5-F14 41.4  20.24  20.24  31.75  79.40  101.60  15.90  8.33
CA550F5-F14SF 41.4  20.24  21.34  31.75  79.40  101.60  15.90  9.91
CA550F5-F17 41.4  20.24  28.80  40.89  114.30  143.70  20.57  9.91
CA550SEF1 41.4  19.81  21.60  40.00  79.30  115.60  15.90  10.31
CA550VF14 41.4  19.05  20.24  31.75  79.40  101.60  15.90  8.33
CA550V-F15 41.4  19.05  28.80  91.40  134.10  203.70  52.40  8.70
CA550VF2SE 41.4  19.05  24.50  59.60  79.40  135.40  28.50  8.70
CA550VF2SEF1 41.4  19.05  24.25  73.30  79.40  111.30  52.60  8.74
CA550VF2SEF3 41.4  19.05  20.20  50.00  79.40  121.80  28.58  8.74
CA550VF2S EF5 41.4  19.05  29.10  102.30  134.10  203.70  52.40  8.70
CA550VF2SEF6 41.4  19.05  28.40  102.30  133.30  201.90  52.40  9.90
CA557F14 41.4  20.24  19.60  34.00  79.40  109.80  15.88  8.60
CA557SFD 41.4  20.24  24.30  50.10  79.40  109.80  28.60  8.30
CA557SFDF1 41.4  20.24  24.30  50.10  79.40  109.80  28.60  9.53

s type c type steel roller chains-48

Chain No. P b1 E C F W h4 d4
mm mm mm mm mm mm mm mm
CA550F15 41.4  19.81  24.00  35.26  61.98  95.25  19.05  6.73
CA550F17 41.4  19.81  23.68  40.89  114.30  143.70  20.57  9.91
CA550VF13 41.4  19.05  25.40  59.60  79.35  135.45  28.60  8.74
CA550F18 41.4  19.81  24.00  35.26  61.98  95.25  19.05  8.33
CA550F5-F17 41.4  20.24  23.68  40.89  114.30  143.70  20.57  9.91
CA550F5-G18 41.4  20.24  24.13  20.32  63.50  84.00  8.38  8.38
CA550VF17 41.4  19.05  23.68  40.89  114.30  143.70  20.57  9.91

s type c type steel roller chains-49

Chain No. Pitch Roller
diameter 		Width
between
inner plates 		Rubber
attachm entdim ension
P d1
max 		b1
min 		W
m ax 		H
max 		F Tr
mm mm mm mm mm mm mm
S52LF1SD-G 38.1  15.24  16.40  152.0  80.0  54.5  9.0
S52L-G 38.1  15.24  16.40  150.0  78.7  54.5  10.0
S55SDF2-G 38.1  15.24  22.23  107.0  84.0  57.6  10.0
38.4RSDF10-G 38.4  15.88  19.05  107.0  80.0  52.0  9.0
38.4RSD-G 38.4  15.88  19.05  154.0  78.0  52.0  9.0
38.4VBSDF2-G 38.4  15.88  19.05  154.0  124.0  52.0  9.0
38.4VSD-GF1 38.4  15.88  18.00  113.0  75.0  52.0  10.0
38.4VSD-GF2 38.4  15.88  18.00  150.0  95.0  52.0  10.0
CA550HF6-G 41.4  16.74  20.00  197.0  96.0  58.0  9.0
55VSE-G 41.4  17.90  22.23  200.0  100.0  88.0  10.0
55VSEL-GF1 41.4  17.90  22.23  145.0  109.0  88.0  10.0
CA550F14-G 41.4  16.87  19.81  152.0  79.0  79.4  9.0
CA550F14-GF1 41.4  16.87  19.81  145.0  105.0  79.4  11.0
CA550F14-GF2 41.4  16.87  19.81  145.0  105.0  79.4  9.0
CA550F14-GF3 41.4  16.87  19.81  152.0  79.0  79.4  9.0
CA550F17-G 41.4  16.87  19.81  190.0  96.0  114.3  12.0
CA550F5-F17-GF1 41.4  16.66  20.24  194.5  103.5  114.3  11.0
CA550HSDF3-G 41.4  16.74  20.00  149.0  74.0  61.3  10.0
CA550HSD-G 41.4  16.74  20.00  147.0  86.0  58.0  10.0
CA550SDF1-G 41.4  16.87  19.81  151.0  85.0  58.0  9.0
CA550SEF1-G 41.4  16.87  19.81  152.0  80.0  79.3  10.0
CA550VF14-G 41.4  16.80  19.05  142.9  79.4  79.4  12.7
CA550V-F15-G 41.4  16.80  19.05  247.0  130.0  134.1  11.0
CA550VF2SEF3-G 41.4  16.80  19.05  197.0  108.0  79.4  11.0
CA550VF2SEF3-GF1 41.4  16.80  19.05  224.0  122.5  79.4  11.5
CA550VF2SEL-G 41.4  16.80  19.05  224.0  122.5  79.4  11.0
S45HF3-G 41.4  15.24  22.23  123.0  74.0  61.3  9.0
S45HSDF1-G 41.4  15.24  22.23  165.0  100.0  63.5  9.0
S45SDF1-G 41.4  15.24  22.23  150.0  100.0  62.0  9.0
S45WF4-G 41.4  15.24  22.23  137.0  87.0  58.0  10.0
S55F2-G 41.4  17.78  22.23  114.0  98.0  58.0  10.0
S55F6-G 41.4  17.78  22.23  110.0  85.0  58.0  9.0
S55SDF2-G 41.4  17.78  22.23  147.6  85.0  58.0  10.0

s type c type steel roller chains-50

Chain No. Pitch Roller
diameter 		Width
between
inner plates 		  Pin
diameter 		Pin
length 		Plate
dimension 		Tensile
strength 		Weight
per
meter
P d1
max 		b1
min 		d2
max 		L
  max 		Lc
max 		h2
  max 		T C α Q
min 		q
mm mm mm mm mm mm   mm mm mm kN/lbf kg/m
CA2060-C6E 38.1  11.91  12.57  5.94  25.9  28.3  18.0  2.42  63.5  20.0° 31.1/6996 1.40
CA2060H-C6E 38.1  11.91  12.57  5.94  31.0  31.6  18.0  3.25  63.5  22.5° 31.1/6996 1.78
38.4VBF2-C6EF1 38.4  15.88  19.05  8.28  36.1  - 20.5  3.00  54.8  22.0° 50.0/11241 2.37
CA550V-C6EF1 41.4  16.80  19.05  8.28  36.1  39.1  22.0  3.00  50.5  15.0° 55.0/12364 2.65
CA550-LV41NF1 41.4  16.87  19.81  7.19  35.0  38.0  19.3  2.80  68.5  20.0° 39.1/8790 1.79
CA550HF10-LV41N 41.4  16.66  19.40  7.19  35.8  - 19.3  3.10  68.5  20.0° 39.1/8790 2.29
CA550HF8-LV41N 41.4  16.66  19.40  7.19  35.8  - 19.3  3.10  68.5  20.0° 39.1/8790 2.29

s type c type steel roller chains-51

Chain No. P b1 h2 T C α
mm mm mm mm mm -
CA550-C6E 41.40  19.81  19.30  2.80  55.6  -
CA550-C11E 41.40  19.81  19.30  2.80  63.5  -
CA550-C11EJ 41.40  19.81  19.30  2.80  66.0  -
CA550-C13E 41.40  19.81  19.30  2.80  92.0  -
CA550F4-C6E 41.40  20.24  19.05  2.80  55.6  22.5°
CA550-C6EF1 41.40  19.81  19.30  2.80  50.0  -
CA620-C13E 42.01  24.51  20.20  3.25  92.0  -

s type c type steel roller chains-52

Chain No. P b1 h2 t/T C B d4 α
mm mm mm mm mm mm mm
CA620F5-C6EJ 40.25  24.51  20.20  3.25/3.10 66.0  24 6.00  15°
CA555-C6E 41.40  12.70  19.30  3.10  63.5  - - 15°
CA555-C6EJ 41.40  12.70  19.30  3.25  66.0  25.4 7.30  15°
CA555-C6EJF1 41.40  12.70  19.30  3.10  66.0  25.4 5.50  15°
CA555-C6EJF2 41.40  12.70  19.30  3.10  60.5  19 7.00  15°
CA555F3-C6EJ 41.40  12.70  19.30  3.15  66.0  25.4 7.30  15°
C A620F3-C6EJ 42.01  24.51  20.20  3.25/3.10 66.0  24 6.00  15°
CA620F7-C6EJ 42.01 25.00  20.2 3.10  66.0  24 6.00  15°

s type c type steel roller chains-53

Chain No. P b1 h2 B d4 T C α
mm mm mm mm mm mm mm
CA627-M40A 30.0  19.05  20.5  36.1  6.5  3.0  63.0  15.0°
CA627-CPEF6 30.0  19.05  20.5  30.0  6.0  3.0  63.3  22.5°
CA627-CPEF7 30.0  19.05  20.5  35.5  6.5  3.0  63.0  15.0°
CA627-CPEF10 30.0  19.05  20.5  30.0  6.0  3.0  63.3  22.5°
CA627-CPEF11 30.0  19.05  20.5  30.0  6.5  3.0  63.0  22.5°
CA627-CPEF14 30.0  19.05  20.5  25.5  6.5  3.0  63.0  15.0°
CA627-CPEF15 30.0  19.05  20.5  30.0  6.5  3.0  63.0  7.0°
CA627-CPEF17 30.0  19.05  20.5  30.0  6.0  3.0  64.0  22.5°
CA2060H-C6EF4 38.1  12.57  18.0  - - 3.3  63.5  22.5°
CA550-CPEF9 41.4  19.81  19.3  - - 2.8  63.0  21.0°

s type c type steel roller chains-54

Chain No. P b1 h2 T C α
mm mm mm mm mm
CA550-LV41N 41.4  19.81  19.3  2.8  65.8  15°
CA550-LV41NF1 41.4  19.81  19.3  2.8  68.5  20°
CA550-CPEF3 41.4  19.81  19.3  2.8  72.0  15°
CA550-CPEF6 41.4  19.81  19.3  3.0  54.8  15°

s type c type steel roller chains-55

Chain No. P b1 h2 T C α
mm mm mm mm mm
38.4VBF12 38.4  19.05  20.5  3.0  62.5  22.5°
38.4VBF14 38.4  19.05  20.5  3.0  65.0  22.0°
CA550-CPE 41.4  19.81  19.3  2.8  74.5  20.0°

s type c type steel roller chains-56

Chain No. P b1 h2 B d4 T C α
mm mm mm mm mm mm mm
CA627-CPE 30.0  19.05  20.5  - - 3.0  64.0  22.0°
CA627-CPEF3 30.0  19.05  20.5  30.0  5.0  3.0  64.0  22.0°
CA2060HF2-CPEF1 38.1  12.70  19.3  30.0  8.3  3.1/2.8 60.0  22.5°

s type c type steel roller chains-57

Chain No. P b1 h2 T C α
mm mm mm mm mm
CA2060H-C2E 38.1  12.57  18.0  3.25  76.2  22.5°
CA2060H-C4E 38.1  12.57  18.0  3.25  75.8  22.5°
CA2060H-C5E 38.1  12.57  18.0  3.25  57.2  22.5°

s type c type steel roller chains-58

Chain No. Pitch Roller
diameter 		Width
between
inner plates 		Pin
diameter 		Pin
length 		Attachment
dimension 		Tensile
strength 		Weight
per
meter
P d1
max 		b1
min 		d2
max 		L
max 		Lc
max 		h2
max 		T
max 		C
max 		Q
min 		q
mm mm mm mm mm  mm mm mm mm kN/lbf kg/m
CA555F1 41.4  17.85  23.0  8.2  39.5   42.4  20.0  3.0  84.0  39.1/8795 2.99
CA555F2 41.4  17.85  23.0  8.2  39.5   42.4  20.0  3.0  62.5  39.1/8795 2.82

s type c type steel roller chains-59

Chain No. Pitch Roller
diameter 		Width
between
inner plates 		Pin
length 		Plate
dimension 		Tensile
strength 		Weight
per
meter
P d1
max 		b1
min 		L
max 		h2
max 		T C d4 α min q
mm mm mm mm mm mm mm mm kN/lbf kg/m
 55VDF1-CPEF 41.4  17.90  22.50  39.7  23.0  3.0  58.0  8.1  22.5° 50/11248 3.68
 55VF6-CPEF 41.4  15.88  22.23  41.6  22.0  4.0/3.0 51.5  - 28.0° 45/10117 3.35

s type c type steel roller chains-60

Chain No. P b1 h2 T C α
mm mm mm mm mm
CA620-C30E 42.01  24.51  20.2  3.25  58.7  22.5°

s type c type steel roller chains-61

Chain No. P b1 h2 T C α
mm mm mm mm mm
CA627-CPEF1 30.0  19.05  20.5  3.0  62.5  22.5°
CA627-CPEF2 30.0  19.60  20.5  3.0  62.5  22.5°
CA627-CPEF4 30.0  19.05  20.5  3.0  62.5  22.5°
CA627-CPEF9 30.0  19.05  20.5  3.0  69.0  22.0°
CA550-CPEF2 41.4  19.81  19.3  2.8  63.5  15.0°

s type c type steel roller chains-62

Chain No. P b1 h2 d4 T B C α
mm mm mm mm mm mm mm
CA627-C PEF5 30.0  19.05  20.5  6.30×6.30 3.00  30.0  62.5  22.5°
CA627-CPEF13 30.0  19.05  20.5  6.60×6.60 3.00  30.0  63.5  22.5°
CA627-CPEF16 30.0  19.60  20.5  6.50  3.00  30.0  62.5  22.5°
CA627-CPEF18 30.0  19.05  20.5  6.50  3.00  30.0  62.5  22.5°
CA2060H-7AUE 38.1  12.57  18.0  8.50  3.25  30.0  57.2  22.5°
CA2060H-CPEF2 38.1  12.57  18.0  - 3.25  - 57.0  22.0°
CA2060H-CPEF3 38.1  12.57  18.0  6.75  3.25  25.4  57.0  22.0°
CA414-CPEF1 41.4  15.88  20.1  - 3.00  - 66.0  20.0°
CA550-CPEF1 41.4  19.81  19.3  - 2.80  - 63.5  15.0°
CA550-CPEF4 41.4  19.81  19.3  - 2.80  - 75.8  20.0°
CA550-CPEF5 41.4  19.81  19.3  - 2.80  - 60.0  10.0°

s type c type steel roller chains-63

Chain No. P b1 h2 L d4 T C F α
mm mm mm mm mm mm mm mm
38.4VBF4 38.4  19.05  20.5  15.0  8.1  3.0  48.0  64.0  22°

s type c type steel roller chains-64

Chain No. Pith Roller
diameter 		Width
between
inner plates 		Pin
diameter 		Pin
length 		Plate
dimension 		Tensile
strength 		Weight
per
meter
P d1
max 		b1
min 		d2
max 		L
max 		Lc
max 		h2
max 		T
max 		C F d4 Q
min 		q
mm mm mm mm mm mm mm mm mm mm mm kN/lbf kg/m
38.4VBF2 38.4  15.88  19.05  8.28  36.1  39.1  20.5  3.0  51.6  65  8.1  50/11247 2.33

s type c type steel roller chains-65

Chain No. P b1 A B F h4 d4
mm mm mm mm mm mm mm
38.4RF2 38.4  19.05  27.0  25  31.3  12.7  6.8
CA550F21 41.4  19.81  19.3  - 41.7  12.5  7.0

s type c type steel roller chains-66

Chain No. P b1 C F L G h2 T d4
mm mm mm mm mm mm mm mm mm
CA550F11 41.4  19.81  22.2  34.9  27.0  82.6  19.3  2.8  5.95

s type c type steel roller chains-67

Chain No. P b1 C h H h4 F L W T d4
mm mm mm mm mm mm mm mm mm mm mm
CA550-GX 41.4  19.81  14.5  14.3  24.0  15.5  41.7  19.1  73.4  4.00  6.75
CA550-G27 41.4  19.81  14.5  14.3  24.0  15.9  41.7  - 55.2  2.80  8.33
CA550-G27S 41.4  19.81  14.5  14.3  24.0  15.9  41.7  - 55.2  3.25  8.33

s type c type steel roller chains-68

Chain No. P b1 d2 d3 L Lc
mm mm mm mm mm mm
CA550GKF1 41.4  19.81  7.19  10  35  38
CA550GKF3 41.4  19.81  7.19  12  35  38

s type c type steel roller chains-69

Chain No. P b d2 d3 L Lc
mm mm mm mm mm mm
CA550GKF2 41.4  19.81  7.19  8.3  35  38

s type c type steel roller chains-70

Chain No. P b1 L T C F d4
mm mm mm mm mm mm mm
CA620F2 42.01  24.51  30  3.25  18.4  35.9  9

s type c type steel roller chains-71

Chain No. P b1 M C F W T h4 d4
mm mm mm mm mm mm mm mm mm
CA550-F7A 41.4  19.81  44.5  23.3  84.9  106.4  3.25  14.3  8.33
CA550G57 41.4  19.81  44.5  23.3  - 106.4  3.25  14.3  -

s type c type steel roller chains-72

Chain No. P b1 C h H G h4 F W T d4
mm mm mm mm mm mm mm mm mm mm mm
CA550-G50 41.4  19.81  23.0  17.5  27.2  30.0  12.9  39.7  57.9  4.0  9.92
CA550-G50S 41.4  19.81  23.0  15.9  25.6  30.0  12.9  39.7  57.9  4.0  9.92
P41.4F8 41.4  20.00  24.5  13.8  31.6  25.5  13.8  40.1  55.8  4.0  13.60

s type c type steel roller chains-73

Chain No. P b1 G F W h2 L  h4 T d4
mm mm mm mm mm mm mm mm mm mm
CA550AH 41.4  19.81  19.1  37.3  47.6  19.3  6.4  9.65  2.8  8.73
CA550AHF1 41.4  19.81  25.4  37.3  47.6  19.3  6.4  9.70  2.8  8.71

s type c type steel roller chains-74

Chain No. P b1 G F W h2 L h4 T d4
mm mm mm mm mm mm mm mm mm mm
CA550AID 41.4  19.81  19.1  37.3  47.6  19.3  6.4  9.65  2.8  8.73

s type c type steel roller chains-75

Chain No. P b1 L G F W h4 T d4
mm mm mm mm mm mm mm mm mm
CA550K6 41.40  19.81  15.9  22.2  68.3  128.6  12.7  2.80  8.33
CA620K12 42.01  24.51  15.9  22.2  69.9  130.2  23.8  3.25  6.75

s type c type steel roller chains-76

Chain No. P b1 G L F W T C d4
mm mm mm mm mm mm mm mm mm
CA550K8 41.40  19.81  23.8  15.9  69.9  127.0  4.3  7.1  6.75
CA550K9 41.40  19.81  23.8  15.9  69.9  127.0  4.3  7.9  6.75

s type c type steel roller chains-77

Chain No. P b1 d2 d3 L3 L Lc
mm mm mm mm mm mm mm
CA550-D1 41.40  19.81  7.19  12.70  50.80  84.5  87.5
CA550-D2 41.40  19.81  7.19  7.19  31.75  65.4  68.4
CA550-D4 41.40  19.81  7.19  11.00  34.00  67.7  70.7
S62F6 41.19  25.40  9.00  12.70  40.00  84.8  87.8
S62F4 41.19  26.00  8.00  12.70  40.00  80.8  83.8
CA620-D1F1 42.01  24.51  7.19  12.00  44.45  84.8  88.2

s type c type steel roller chains-78

Chain No. P b1 C α E
mm mm mm mm
CA550F6 41.4  19.81  50.0  40° 10
CA550F9 41.4  19.81  40.7  40° 10

Get a Free Quote

Our representative will contact you soon.
Email
Name
Company Name
Message
0/1000

Copyright © Hangzhou Ocean Industry Co., Ltd. All Rights Reserved

Privacy Policy

s type c type steel roller chains-88E-mail s type c type steel roller chains-89Tel s type c type steel roller chains-90 WeChat
s type c type steel roller chains-91
 s type c type steel roller chains-92
